ZF系列永磁同步電機

發布時間:2017-02-09

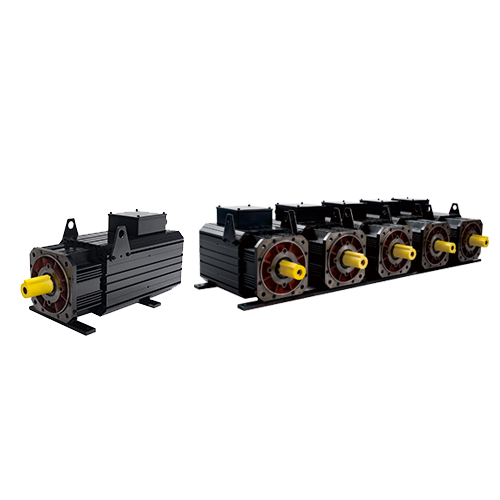

ZF系列永磁同步電機


¥ 編碼器配置

采用旋轉變壓器，性能優越，品質可靠；

¥ 行業應用

廣泛運用于機床、印刷設備、包裝設備、紡織設備、橡塑設備、電子半導體、風電/太陽能等新能源以及機器人、自動化生產線、注塑機、壓鑄機、鞋機、木工機械、空壓機、建筑機械、碼垛機等領域。

¥ 功能特點

伺服電機應用高性能稀土永磁材料，內稟矯頑力高，抗去磁能力強；采用三相正弦波磁場，動態響應好，通過外接高性能風扇強制制冷，得到合理的電機溫升。

¥ ZF伺服電機命名規則

¥ ZF伺服電機規格

ZF18系列

基本數據	伺服電機系列	ZF18系列
	伺服電機型號	ZF1805203		ZF1807203	ZF1808203			ZF1810203	ZF1813203		ZF1805183		ZF1807183
	額定轉矩 Nmrms	53		70	87.5			105	132		54		68
	額定轉速 Rpm	2000		2000	2000			2000	2000		1800		1800
	額定功率（KW）	11		15	18			22	27		9.5		12.5
物理參數	較高轉速 Rpm	2400		2400	2400			2400	2400		2100		2100
	轉子轉動慣量 (Mkg*m^2)	7.5		9.8	11.4			13.1	14.5		7.5		9.8
	電機絕緣等級	F
	冷卻方式	強制風冷
	防護等級	IP54
	PTC常溫電阻（Ω）	300
電氣參數	極數	8	8			8	8			8		8		8
	轉子常數（Nm/Arms）	2.41	2.5			2.73	2.62			2.54		2.94		2.83
	反電動勢	310	300			330	330			324		326		301
	繞組電阻（Ohm）	0.60	0.39			0.34	0.26			0.205		0.85		0.48
	額定工作電壓（Vrms）	380	380			380	380			380		380		380
	額定工作電流（Arms）	22	28			32	40			52		18		24
	伺服電機代號（PP-02）	30520	30720			30820	31020			31320		30518		30618

型號	尺寸
型號	B	*FFG**	G	L	HD
ZF1805203	312	12*5	37	380	300
ZF1807203	312	12*5	37	416	300
ZF1808203	312	12*5	37	452	300
ZF1810203	312	12*5	37	488	300
ZF1813203	396	12*5	37	524	300
ZF1805183	396	12*5	37	380	300
ZF1807183	396	12*5	37	416	300

基本數據	伺服電機系列	ZF18系列
	伺服電機型號	ZF1808183	ZF1810183	ZF1813183	ZF1805153	ZF1807153	ZF1818153	ZF1810153	ZF1813153
	額定轉矩 Nmrms	85	108	132	53	70	87.5	105	132
	額定轉速 Rpm	1800	1800	1800	1500	1500	1500	1500	1500
	額定功率（KW）	15.5	20.5	24.5	8.2	11	13.7	16.5	20.5
物理參數	較高轉速 Rpm	2100	2100	2100	1800	1800	1800	1800	1800
	轉子轉動慣量 (Mkg*m^2)	11.4	13	14.5	7.5	9.8	11.4	13.1	14.5
	電機絕緣等級	F
	冷卻方式	強制風冷
	防護等級	IP54
	PTC常溫電阻（Ω）	300
電氣參數	極數	8	8	8	8	8	8	8	8
	轉子常數（Nm/Arms）	2.93	2.92	2.5	3.11	3.04	3.24	3.00	3.00
	反電動勢	333	350	295	305	290	310	300	3.00
	繞組電阻（Ohm）	0.46	0.33	0.205	1.1	0.75	0.46	0.35	0.275
	額定工作電壓（Vrms）	380	380	380	380	380	380	380	380
	額定工作電流（Arms）	29	37	53	17	23	27	35	44
	伺服電機代號（PP-02）	30818	31018	31318	30515	30715	30815	31015	31315

型號	尺寸
型號	B	*FFG**	G	L	HD
ZF1808183	396	12*5	37	452	300
ZF1810183	396	12*5	37	488	300
ZF1813183	396	12*5	37	524	300
ZF1805153	396	12*5	37	380	300
ZF1807153	396	12*5	37	416	300
ZF1818153	396	12*5	37	452	300
ZF1810153	396	12*5	37	488	300
ZF1813153	396	12*5	37	520	300

ZF25系列

基本數據	伺服電機系列	ZF25系列
	伺服電機型號	ZF2530183	ZF2525183	ZF2521183	ZF2517183	ZF2513183
	額定轉矩 Nmrms	314	248	205	168	132
	額定轉速 Rpm	1800	1800	1800	1800	1800
	額定功率（KW）	55	47	35.5	31.5	25
物理參數	較高轉速 Rpm	2100	2100	2100	2100	2100
	轉子轉動慣量 (Mkg*m^2)	58	50	42	35	28
	電機絕緣等級	F
	冷卻方式	強制風冷
	防護等級	IP54
	PTC常溫電阻（Ω）	300
電氣參數	極數	8	8	8	8	8
	轉子常數（Nm/Arms）	2.70	2.66	2.77	2.66	2.75
	反電動勢	300	320	324	307	310
	繞組電阻（Ohm）	0.046	0.067	0.093	0.114	0.203
	額定工作電壓（Vrms）	380	380	380	380	380
	額定工作電流（Arms）	116	93	74	63	48
	伺服電機代號（PP-02）	33118	32418	32018	31618	31318

型號	尺寸
型號	B	*FFG**	G	L	HD
ZF2530183	370	14*5.5	42.5	470	360
ZF2525183	370	14*5.5	42.5	510	360
ZF2521183	370	14*5.5	42.5	550	360
ZF2517183	370	14*5.5	42.5	590	360
ZF2513183	370	14*5.5	42.5	630	360

基本數據	伺服電機系列	ZF25系列
	伺服電機型號	ZF2517153	ZF2521153	ZF2525153	ZF2530153
	額定轉矩 Nmrms	168	205	248	314
	額定轉速 Rpm	1500	1500	1500	1500
	額定功率（KW）	27	32	39	46
物理參數	較高轉速 Rpm	1800	1800	1800	1800
	轉子轉動慣量 (Mkg*m^2)	35	42	50	58
	電機絕緣等級	F
	冷卻方式	強制風冷
	防護等級	IP54
	PTC常溫電阻（Ω）	300
電氣參數	極數	8	8	8		8
	轉子常數（Nm/Arms）	3.36	3.33	3.33		3.56
	反電動勢	320	320	320		320
	繞組電阻（Ohm）	0.204	0.133	0.113		0.085
	額定工作電壓（Vrms）	380	380	380		380
	額定工作電流（Arms）	50	62	75		88
	伺服電機代號（PP-02）	31615	32015	32415		33115

型號	尺寸
型號	B	*FFG**	G	L	HD
ZF2517153	370	14*5.5	42.5	590	360
ZF2521153	370	14*5.5	42.5	550	360
ZF2525153	370	14*5.5	42.5	510	360
ZF2530153	370	14*5.5	42.5	470	360

?
